各種網線接頭線序

　　在整個網絡布線中應用一種布線方式，但兩端都有RJ45端頭的網絡連線無論是采用端接方式A，還是端接方式B，在網絡中都是通用的。實際應用中，大多數都使用T568B的標準，通常認為該標準對電磁干擾的屏蔽更好。
　　另外，計算機通訊只是用1.2.3.6（白橙、橙、白綠，綠），十百兆網卡這四根線就可以了，千兆網卡就必須要8條線，因此，可以用其他4根作電話線，以節約布線成本。

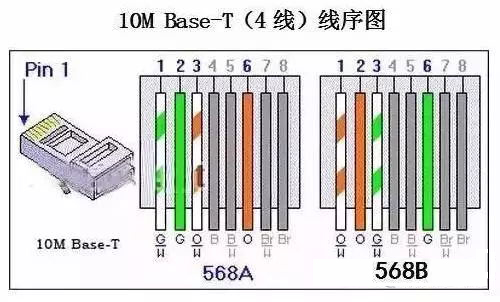

正線（即直通線）：兩端選擇標準568B線序

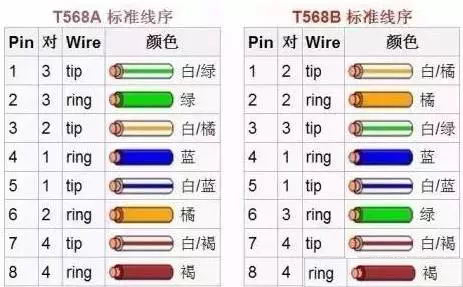

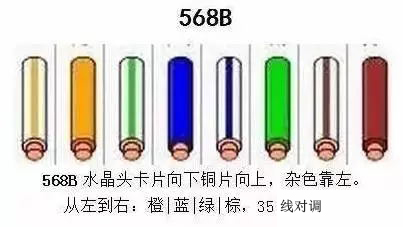

　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　網絡測量儀跳燈： 1 2 3 6 → 1 2 3 6
反線（即交叉線）：一端選擇568B的線序，另一端選擇568A的線序
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

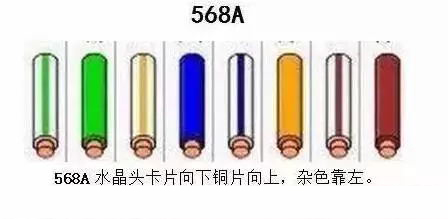

　　從左至右線序是（568A）：白綠、綠色、白橙、藍色、白藍、橙色、白棕、棕色
　　網絡測量儀跳燈： 1 2 3 6 → 3 6 1 2

正線（即直通線）：兩端選擇標準568B線序
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　網絡測量儀跳燈： 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8
反線（即交叉線）：一端選擇568B的線序，另一端選擇568A的線序
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　從左至右線序是（568A）：白綠、綠色、白橙、藍色、白藍、橙色、白棕、棕色
　　網絡測量儀跳燈： 1 2 3 4 5 6 7 8 → 3 6 1 4 5 2 7 8

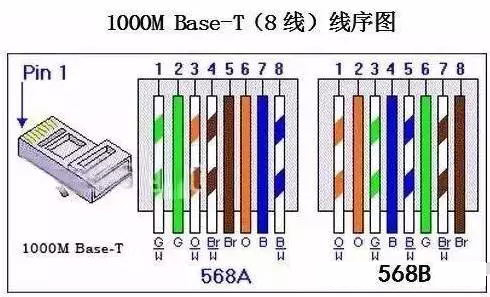

正線（即直通線）：兩端選擇標準568B線序
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　網絡測量儀跳燈： 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8
反線（即交叉線）：一端選擇568B的線序，另一端選擇568A的線序
　　從左至右線序是（568B）：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色
　　從左至右線序是（568A）：白綠、綠色、白橙、白棕、棕色、橙色、藍色、白藍

　　網絡測量儀跳燈： 1 2 3 4 5 6 7 8 → 3 6 1 7 8 2 4 5

直通線和交叉線的正確選擇：
　　其中PC代表計算機，HUB代表集線器，SWITCH代表交換機，ROUTER代表路由器。
  PC-PC： 交叉線
  PC-HUB： 直通線
  HUB-HUB普通口： 交叉線
  HUB-HUB（普通口-級連口）：直通線
  HUB-HUB（級連口-級連口）：交叉線
  HUB-SWITCH： 交叉線
  HUB（級聯口）-SWITCH： 直通線
  SWITCH-SWITCH： 交叉線
  SWITCH-ROUTER： 直通線
  ROUTER-ROUTER： 交叉線

千兆網中雙絞線應用過程中涉及的問題
  1.千兆主干交換機，接千兆分交換機，用什么線？六類線(CAT6)
  2.千兆主干交換機，接百兆分交換機，用什么線？六類線(CAT6)
  3.千兆主干交換機，接新服務器，用什么線？六類線(CAT6)
  4.千兆主干交換機，接老服務器，用什么線？超五類(CAT5E).，跑100Mbps
   5.千兆分交換機，接新機器，用什么線？預算多就用六類線(CAT6)，起碼要用超五類　 (CAT5E)
   6.百兆分交換機，接舊機器，用什么線？用超五類.原來有可以不動，質量太差的話剪掉，全新布過超五類(CAT5E)

常見的雙絞線
　　雙絞線常見的有3類線，5類線和超5類線，以及最新的6類線，前者線徑細而后者線徑粗，型號如下：
   1）一類線：主要用于傳輸語音（一類標準主要用于八十年代初之前的電話線纜），不同于數據傳輸。
   2）二類線：傳輸頻率為1MHZ，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌 ？
   3）三類線：指目前在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸主要用于10BASE--T。
   4）四類線：該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸主要用于基于令牌的局域網和 10BASE-T/100BASE-T。
   5）五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和最高傳輸速率為10Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。
   6）超五類線：超5類具有衰減小，串擾少，并且具有更高的衰減與串擾的比值(ACR)和信噪比(Structural Return Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網（1000Mbps）。
   7）六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用。
　　六類與超五類的一個重要的不同點在于：改善了在串擾以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：**鏈路的長度不能超過90m，信道長度不能超過100m。

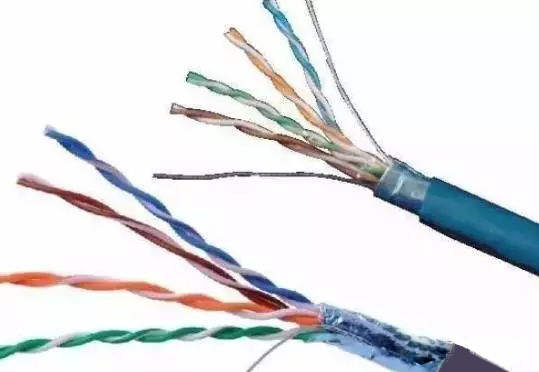

　　目前，雙絞線可分為非屏蔽雙絞線（UTP=UNSHILDED TWISTED PAIR）和屏蔽雙絞線（STP=SHIELDED TWISTED PAIR）。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。

非屏蔽雙絞線電纜具有優點
（1）無屏蔽外套，直徑小，節省所占用的空間；
（2）重量輕，易彎曲，易安裝；
（3）將串擾減至最小或加以消除；
（4）具有阻燃性；
（5）具有獨立性和靈活性，適用于結構化綜合布線。
在這兩大類中又分100歐姆電纜，雙體電纜，大對數電纜，150歐姆屏蔽電纜等。
